Gru montata su camion Dongfeng D3L Precisione per sollevamenti pesanti per cantieri impegnativi

La gru di precisione per sollevamento pesante Dongfeng D3L di Runli per cantieri impegnativi è dotata di una gru WEI SHEN a cinque sezioni da 12 tonnellate, sistema a doppia pompa e stabilizzatori compositi per supportare il caricamento dei materiali, la movimentazione delle attrezzature e le operazioni di sollevamento in cantiere.

Alimentato da un motore Euro VI a sei cilindri Yuchai YCS06270 e abbinato a una trasmissione Foton 9JS119 con presa di forza, il camion è dotato di un telaio rinforzato a tre strati e un asse anteriore da 5 tonnellate con una configurazione dell'asse posteriore da 10 tonnellate. Con dimensioni complessive di 12.000 × 2.550 × 3.980 mm e un peso totale a terra di 15.800 kg, è progettato per compiti di trasporto e sollevamento combinati.

Caratteristiche del prodotto

1. Gru WEI SHEN a cinque sezioni da 12 tonnellate

La gru montata su autocarro Dongfeng D3L di precisione per sollevamenti pesanti per cantieri impegnativi è dotata di una gru montata su autocarro WEI SHEN da 12 tonnellate a cinque sezioni. La configurazione del braccio è progettata per supportare attività di sollevamento in diverse posizioni, a seconda del carico, del raggio di lavoro e dei limiti operativi.

La capacità nominale della gru da 12 tonnellate non deve essere interpretata come la capacità di sollevamento in ogni posizione del braccio. È necessario rivedere il diagramma del carico nominale per confermare il carico consentito al raggio di lavoro e all'estensione del braccio richiesti.

2. Sistema a doppia pompa per operazioni con gru

La configurazione dell'attrezzatura superiore comprende un sistema a doppia pompa. Questa è una specifica importante quando si valutano le apparecchiature idrauliche e i requisiti operativi della gru. La progettazione del circuito idraulico, la capacità di funzionamento simultaneo, la pressione di esercizio e la portata devono essere confermate dal produttore se sono fondamentali per l'applicazione prevista.

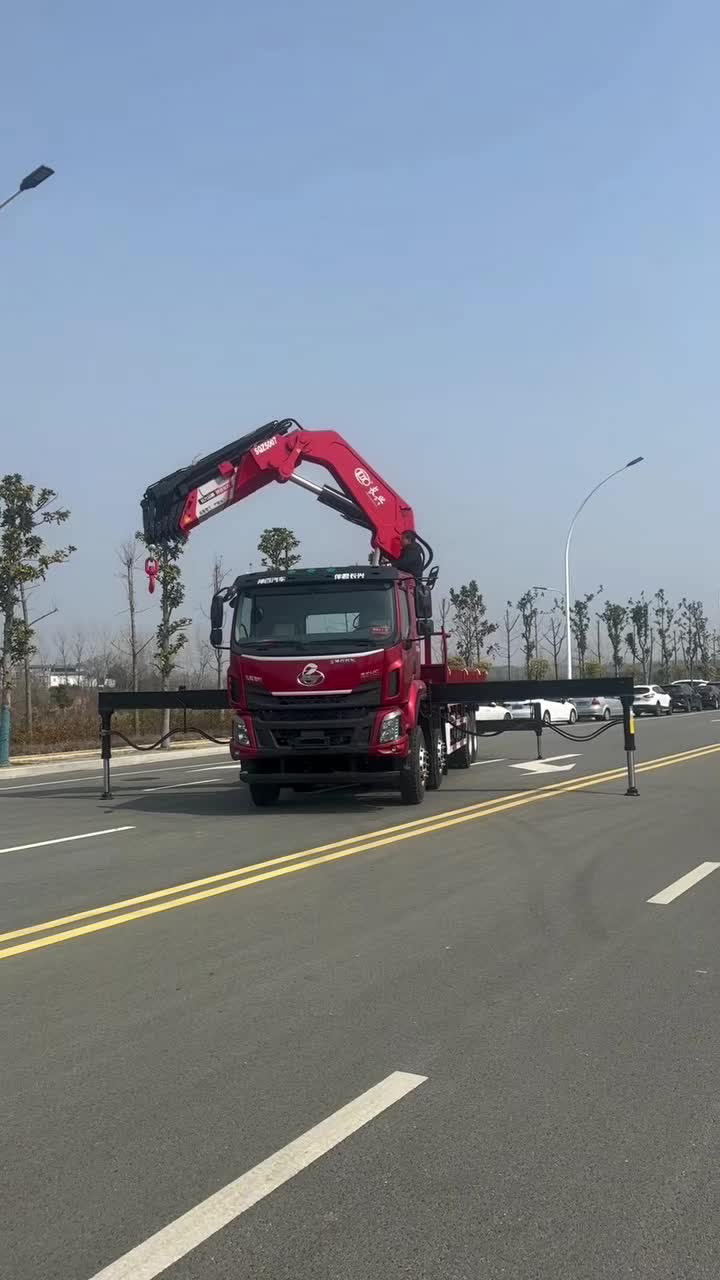

3. Stabilizzatori compositi con una luce di circa 7,6 metri

La gru è configurata con stabilizzatori compositi a doppia sezione con una luce di circa 7,6 metri. Gli stabilizzatori correttamente posizionati forniscono una base di supporto per le operazioni di sollevamento se utilizzati su un terreno adatto.

L'effettiva configurazione di lavoro deve seguire le istruzioni operative del produttore, compresi i requisiti di supporto del terreno, il livellamento del veicolo, il posizionamento degli stabilizzatori e le restrizioni specificate nel diagramma di carico della gru.

4. Telaio Dongfeng 4×2 e motore Yuchai

Il camion utilizza un telaio Dongfeng 4×2, modello DFV1243GP6DJ, con guida a sinistra e uno standard sulle emissioni Euro VI dichiarato. Il suo motore a sei cilindri Yuchai YCS06270 fornisce la potenza motrice del veicolo.

Questa configurazione del telaio può essere presa in considerazione per il trasporto su strada e la consegna in cantiere dove un veicolo 4×2 soddisfa i requisiti di percorso, carico utile e operativi. L'idoneità per strade e cantieri specifici deve essere verificata prima dell'acquisto.

5. Piattaforma di carico per il trasporto di materiali

Il cassone di carico misura 8.300 mm di lunghezza, 2.450 mm di larghezza e 550 mm di altezza. Le sue dimensioni forniscono una piattaforma sostanziale per il trasporto di materiali da costruzione compatibili, forniture industriali e attrezzature.

La piattaforma di carico è dotata di un cassone di carico rivettato integrato Dongfeng e di una struttura in acciaio completamente piegata descritta come una configurazione a tre lati e cinque fondi. Il tipo di carico, la distribuzione del peso, le modalità di fissaggio e il carico utile consentito devono essere confermati per ciascuna richiesta di trasporto.

6. Configurazione del telaio e dell'asse per carichi pesanti

Le specifiche del telaio includono un telaio estruso a tre strati da 300/8 + 6 + 8 mm, un asse anteriore da 5 tonnellate e un doppio asse posteriore 435 da 10 tonnellate. Questi componenti fanno parte della configurazione strutturale e di supporto del carico del veicolo.

Il carico finale consentito del veicolo dipende dal peso lordo approvato del veicolo completo, dai limiti degli assi, dall'installazione della gru, dal peso del carico e dalle norme stradali locali. Le classificazioni dei componenti non devono essere trattate come sostitutive delle informazioni certificate sul carico utile.

Specifiche tecniche

Nota:Le specifiche si basano sulle informazioni del prodotto fornite. Confermare la scheda tecnica finale, la tabella di carico della gru, il peso certificato del veicolo, il carico utile e i documenti di omologazione applicabili prima di effettuare un ordine. La lunghezza dichiarata della gru pari a 19,3 m dovrà essere chiarita con il costruttore per stabilire se si riferisce al braccio, alla massima estensione o ad altra misura.

Applicazioni

Movimentazione di materiali da costruzione

La precisione di sollevamento pesante della gru montata su camion Dongfeng D3L per cantieri impegnativi può essere presa in considerazione per il trasporto e il sollevamento di materiali da costruzione compatibili, come componenti in acciaio, materiali da costruzione e altri materiali da cantiere. La piattaforma di carico supporta la consegna, mentre la gru montata può assistere nel posizionamento dei carichi entro i limiti operativi nominali.

Progetti infrastrutturali e stradali

I progetti infrastrutturali spesso richiedono che materiali e attrezzature vengano consegnati nei luoghi di lavoro e sollevati in posizione. Una gru montata su autocarro può combinare queste attività, in base all'accesso al sito, alle condizioni del terreno, ai requisiti di sollevamento e alle restrizioni locali sui veicoli.

Consegna di attrezzature industriali

Per lavori di manutenzione e installazione industriale, il veicolo può essere adatto al trasporto di attrezzature compatibili e all'assistenza allo scarico. L'applicazione effettiva dipende dal peso dell'attrezzatura, dai punti di sollevamento, dalle dimensioni e dalla capacità nominale della gru nel raggio di lavoro richiesto.

Lavori di utilità e di ingegneria generale

La combinazione di una piattaforma di carico e di una gru montata può supportare l'installazione di servizi selezionati, la manutenzione tecnica e attività generali di movimentazione dei materiali. I progettisti del progetto dovrebbero valutare l'altezza di sollevamento richiesta, il raggio di lavoro, le caratteristiche del carico e le condizioni di accesso prima di selezionare il veicolo.

Perché scegliere Hubei Runli Special Automobile Co., Ltd.?

Hubei Runli Special Automobile Co., Ltd. è stata fondata nel 2009 con un capitale sociale di 50 milioni di RMB. L'azienda produce veicoli speciali ed è identificata nel suo profilo aziendale come produttore elencato dal Ministero cinese dell'Industria e della Tecnologia dell'Informazione. Il suo marchio registrato è Runzhixing e il codice del modello del veicolo è SCS.

L'azienda gestisce una struttura che copre circa 110.000 metri quadrati, di cui un laboratorio di produzione di 45.000 metri quadrati. Secondo le informazioni aziendali, la struttura è dotata di 886 set di importanti apparecchiature di produzione e collaudo e quattro linee di produzione automatizzate di veicoli speciali, con una capacità di produzione annua superiore a 5.000 veicoli speciali di vario tipo.

Runli riporta certificazioni riguardanti la gestione della qualità, la gestione ambientale, la gestione della salute e sicurezza sul lavoro e il servizio post-vendita. Le certificazioni dichiarate includono ISO 9001:2015, ISO 14001:2015 e la certificazione del servizio post-vendita a cinque stelle GB/T 27922-2011. L'azienda riporta anche la certificazione CCC per i suoi prodotti. Occorre verificare l'applicabilità e la validità dei certificati specifici per il veicolo e il mercato di destinazione interessati.

Per la gru montata su autocarro Dongfeng D3L, la configurazione del veicolo, le specifiche del telaio, la documentazione della gru e i registri di certificazione forniti dal produttore possono servire come base per la valutazione tecnica e le discussioni sugli appalti.

Domande frequenti

1. Qual è la capacità di sollevamento nominale della gru montata su camion Dongfeng D3L?

La precisione di sollevamento pesante della gru montata su camion Dongfeng D3L per cantieri impegnativi è specificata con una gru WEI SHEN da 12 tonnellate a cinque sezioni. La capacità di sollevamento effettiva consentita dipende dal raggio di lavoro, dall'estensione del braccio, dalla posizione del carico, dalla configurazione degli stabilizzatori e dal diagramma di carico nominale della gru. La tabella di carico deve essere ottenuta e rivista prima dell'uso.

2. Quanto dura il braccio della gru?

Le specifiche fornite indicano una lunghezza della gru di 19,3 metri. Verificare con Hubei Runli se questa misurazione si riferisce all'estensione massima del braccio, alla lunghezza complessiva della gru o ad un'altra dimensione prima di confrontarla con l'altezza di sollevamento o il raggio di lavoro richiesti.

3. Quali sono le dimensioni complessive del camion?

Le dimensioni complessive dichiarate del veicolo sono 12.000 mm di lunghezza, 2.550 mm di larghezza e 3.980 mm di altezza. Queste dimensioni dovrebbero essere verificate rispetto ai limiti stradali locali, alle restrizioni di trasporto, agli spazi di accesso e alle condizioni del luogo di lavoro.

4. Qual è la dimensione del cassone di carico?

Il cassone di carico misura 8.300 × 2.450 × 550 mm. Il peso del carico consentito deve essere confermato separatamente utilizzando i limiti di carico utile del veicolo e di carico per asse approvati.

5. Quale motore e trasmissione vengono utilizzati?

Il motore elencato è un motore a sei cilindri Yuchai YCS06270 con uno standard di emissione Euro VI dichiarato. La trasmissione è specificata come un'unità Foton 9JS119 con presa di forza. I codici esatti del motore e della trasmissione devono essere riconfermati sul foglio di configurazione finale.

6. Il camion è adatto al sollevamento di attrezzature pesanti?

Può essere adatto per la movimentazione di attrezzature che rientrano nei limiti di carico e nei requisiti dimensionali approvati della gru. Prima di selezionare il veicolo, confrontare il peso dell'attrezzatura e i punti di sollevamento con il diagramma di carico, il raggio di lavoro, l'altezza di sollevamento richiesta e le condizioni del sito.

7. Quali informazioni devono essere confermate prima di ordinare?

Elementi importanti includono la configurazione finale del telaio e del motore, il diagramma di carico della gru, la misurazione del braccio, la portata degli stabilizzatori, il peso lordo e il carico utile del veicolo, i requisiti di certificazione, la conformità del mercato di destinazione e qualsiasi attrezzatura opzionale richiesta. Fornire l'applicazione prevista e le condizioni operative aiuta il produttore a confermare se la configurazione è appropriata.
